MR15ML
Výhody: CPC lineární kolejnice MR15ML patří k mikro řadě přímých vodičů s kombinační výškou 16 mm a posuvným montážním otvorem 25 * 25 mm. Má vyšší jm
Detaily produktu
Výhody:CPC kolejnice MR15ML patří k mikro řadě přímých vodičů s kombinační výškou 16 mm a posuvným montážním otvorem 25 * 25 mm. Má vyšší jmenovité zatížení než přímá ložiska a může nést určitý točivý moment, který může dosáhnout vysoce přesného přímého pohybu při vysokém zatížení.

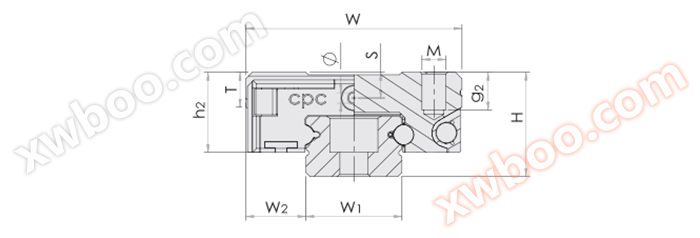

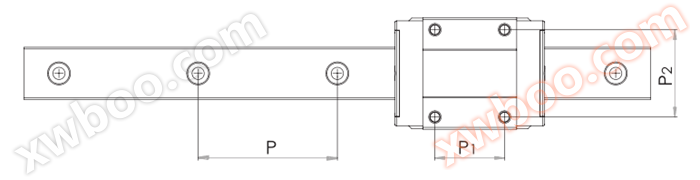

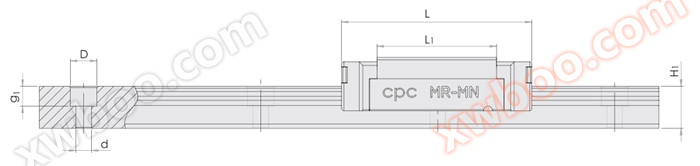

| Modelové číslo | Velikost montáže | Velikost dráhy (mm) | Rozměr posuvníku (mm) | |||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | |
| MR15ML | 16 | 8.5 | 15 | 9.5 | 40 | 6×3.5×4.5 | 32 | 60 | 44 | 12 | 25 | 25 |

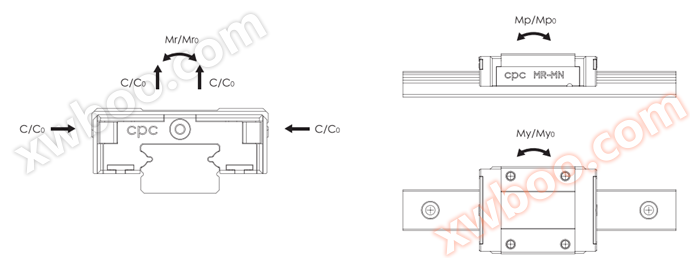

| Modelové číslo | Rozměr posuvníku (mm) | Nominální zatížení (N) | Statický točivý moment (Nm) | Hmotnost | |||||||
| M×g2 | ∅ | S | T | C100B(dyn） | Co（stat） | Mro | Mpo | Myo | Posuvník (g) | Průvodce (g/m) | |
| MR15ML | M3×5.5 | 1.8 | 3.3 | 4.3 | 5350 | 9080 | 70 | 63.3 | 63.3 | 90 | 930 |
Zatížení je vypočteno podle ISO 14728, definice nominální životnosti není současné porovnání nominálního zatížení:C50B=1.26×C100B
Co se týká ztrát přímého vedení CPC
Instalace a údržba přímého vedení CPC by měla věnovat pozornost metodě, přímé vedení by mělo být nainstalováno na rovině, může dosáhnout lepšího výsledku, takže je vhodnější pro posuv komponentů, využití přímého vedení může provést mnoho druhů práce.
Pod pevnou součástí (vedení) systému lineárního vedení CPC funguje jako ložiskový kroužek, který umístí stojan ocelové kuličky ve tvaru písmena "v". Držák obklopuje horní část a obě strany vodiče. Pro podporu měnících se dílů obráběcího stroje má sada přímých vodičů alespoň čtyři držáky. Používá se k podpoře velkých měnících se dílů, počet stojanů může být více než čtyři. Při pohybu součástí obráběcího stroje se ocelové koule pohybují v dráze držáku a rozdělují opotřebení držáku na jednotlivé ocelové koule, čímž se prodlužuje životnost manipulace přímého vedení. Aby se vyloučila mezera mezi držákem a vodičem, předběžné zatížení může posílit stabilitu vodicího systému, získávání předběžného zatížení je umístění nadměrné ocelové kuličky mezi vodičem a držákem. Tolerance průměru ocelové koule je ± 20 mikronů na 0. 5 mikronů jako přírůstek, třídění ocelové koule filtrování, rozdělení na vodítko, velikost předběžného zatížení závisí na působení síly na ocelové kouli. Pokud je úloha senzoru na ocelové kouli příliš velká, přijímá příliš dlouhou dobu předběžného zatížení, což vede ke zvýšení odporu aktivity stojanu, objeví se vyvážený kontaminační dotykový titul; Pro citlivost systému vpřed, vyrytý odpor, odpovídajícím způsobem snížit předběžné zatížení, a pro udržení přesnosti a přesnosti předběžného zatížení, prosím o dostatek předběžného záporného čísla, což jsou dva aspekty odporu.
Instalace přímého vedení CPC by měla věnovat pozornost směru a poloze, použití přímého vedení po dlouhou dobu, dojde k různým stupňům opotřebení, účinek na ocelové kouli se oslabí, v tomto okamžiku je třeba nahradit vedení.
CPC kolejnice MR15ML patří k mikro řadě přímých vodičů s kombinační výškou 16 mm a posuvným montážním otvorem 25 * 25 mm. Má vyšší jmenovité zatížení než přímá ložiska a může nést určitý točivý moment, který může dosáhnout vysoce přesného přímého pohybu při vysokém zatížení.
