1646 Kompaktní grafický přenos tlaku
Přehled: 1646 kompaktní číselný grafický přenos tlaku regulátor princip struktury 1646 digitální přenos tlaku regulátor je plně digitální měřicí produ
Detaily produktu
1646 Princip a struktura kompaktního grafického přenosu tlaku
Digitální přenosový regulátor tlaku typu 1646 je plně digitální měřicí a řídicí produkt, který integruje měření tlaku, zobrazení, kontaktní řízení a přenosové výstupy. Lze ho nainstalovat přímo do místa měření tlaku v terénu, což znamená, že můžete nastavit nulový bod, hodnotu plnosti, tlak kontaktu, kontrolní tlak a další parametry pomocí tlačítka v terénu.
1646 Kompaktní grafický přenos tlaku
1646 Aplikace kompaktního grafického přenosu tlaku
Bezkorozní měření tlaku plynů a kapalin v nerezové oceli 316
Používá se v ropném, chemickém, metalurgickém, elektrickém a hydrologickém průmyslu.
1646 Charakteristiky kompaktního grafického přenosu tlaku
Široký rozsah měření, výbušný pouzdro, plně nerezová ocelová konstrukce, různé formy tlakového rozhraní, ultrajasný LED tlakový displej
Poskytuje až dvousměrné relé nebo elektronické spínače s libovolným nastavením hodnoty spoje a stavu spoje, spolehlivé ovládání
Tento bezpečnostní typ výbuchového výrobku je v souladu s národními požadavky na výbuchovou odolnost, získal výbuchový certifikát, výbuchový znak ExiaIICT6
| Technické parametry | |
|---|---|
| Rozsah: | '-0,1 ~ 0 nebo 0 ~ 0,01 nebo 0 ~ 100MPa |
| Povolené přetížení: | Menší než 1,5 krát hodnotného rozsahu |
| Typ tlaku: | Referenční typ měřicího tlaku, absolutního tlaku a těsnění |
| Přesnost: | ±0.25%（典型）±0.5%（最大） |
| Dlouhodobá stabilita: | ± 0,3 % F.S./rok |
| Nulový teplotní posun: | ± 0,03% FS / ℃ (≤ 100KPa) ± 0,02% FS / ℃ (> 100KPa) |
| Plný teplotní posun: | ± 0,03% FS / ℃ (≤ 100KPa) ± 0,02% FS / ℃ (> 100KPa) |
| Provozní teplota: | '-20℃~80℃ |
| Skladovací teplota: | '-40℃~120℃ |
| Napájení: | 24 VDC |
| Výstupní signál: | 4 až 20mA |
| 1 až 2 relé nebo elektronické spínací ovládání objemu | |
| Životnost kontaktu: | Více než 100 000 |
| Rozsah zobrazení: | '-1999~9999 |
| Tlakové rozhraní: | M20 × 1,5 a G1 / 2 |
| Materiál pouzdra: | Štvercový kotouček hliníkový pouzdro |
| Materiál fólie: | 316L nerezová ocel |
| Těsnění O: | Fluorová guma |
| Kabel: | Polyethylenové |
| Izolační odpor: | 100 MΩ 100 VDC |
| Úroveň ochrany pouzdra: | IP65 |

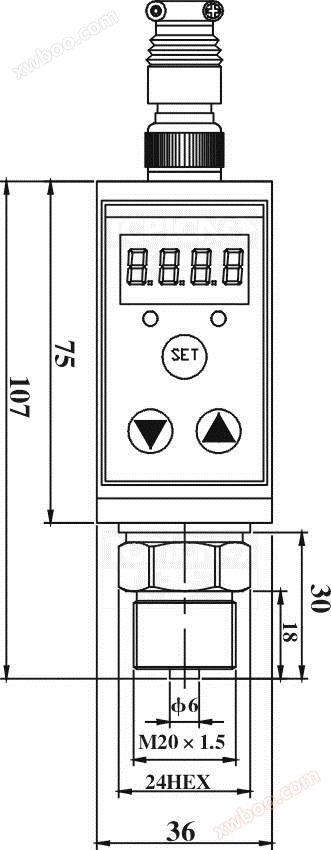

1646 Kompaktní grafická konstrukce přenosu tlaku
| Kód výběru | |||||||
|---|---|---|---|---|---|---|---|
| 1646- | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Rozsah měření -0,1 ~ 0 nebo 0 ~ 0,01 nebo 0 ~ 100MPa (X: označuje skutečný měřicí rozsah) | |||||||
| 1 | XK | (0-x) Kpa | |||||
| XM | 0-x) Mpa | ||||||
| 2 | Napájení | ||||||
| D1 | 24 VDC | ||||||
| 3 | Výstupní signál | ||||||
| S1 | 4 až 20mA | ||||||
| 4 | Výstupní funkce | ||||||
| F6 | Sada přepínačů relé | ||||||
| F7 | Dvě přepínače relé | ||||||
| F8 | Celosvětové elektronické spínače | ||||||
| F9 | Dvojité elektronické spínače | ||||||
| 5 | Závitové rozhraní | ||||||
| J1 | M20 × 1,5 vnější závit | ||||||
| J2 | G1/2 Vnější závit | ||||||
| J5 | Další speciální závity. .. | ||||||
| 6 | Typ tlaku | ||||||
| G | Tlak (*Obecná volba) | ||||||
| Řešení A | Absolutní tlak | ||||||
| S | Těsnění referenční tlak | ||||||
| 7 | OEM na zakázku | ||||||
| / | Bez přizpůsobeného obsahu Běžná dodávka | ||||||
| Řešení A | Optické produkty bez značky | ||||||
| B | Vymezení značky Vymezení výrobků s ochrannou známkou | ||||||
